HOME >> 商品説明(陸用) >> ROSS ASIA (ロス アジア梶j >> サーパ クロスフロー ダブルバルブ

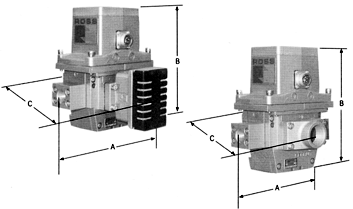

サイレンサ付

排気フランジ付

標準仕様
パイロット部のソレノイド:2個、定格は連続。
標準電圧:50Hz-100、110V,60Hz-100、120V、DC-24、110V。その他の電圧も用意してあります。
消費電力:各ソレノイドについて、AC-起動 87VA 以下、保持30AV以下、DC-公称 14W。
電気配線:七星科学メタルコンセントNJC-205RM付 (ロス・モデルNo.J600F30) 電源側は、七星NJC-205PF (別途購入品)経由で接続(ロス・モデルNo.548E30)。
周囲温度:4℃〜50℃ (40゜F〜120゜F)。
流体温度:4℃〜80℃ (40゜F〜175゜F)。
使用流体:0.30〜0.96MPa。
配管口ネジ:JIS B 0203Rpネジ(接頭記号が「J」でない場合は、NPTネジです。)
手動操作:平形ノンロック式押ボタン(ゴム製)。
警告:機械プレスなどの危険な機械類に空気圧制御式のクラッチ・ブレーキ機構が採用してある場合は、EP又はPSセンサ付のダブルバルブをご使用下さい。センサが付いていないダブルバルブは、誤動作時にバルブや機械を自動的に緊急連絡することのできる制御システムと連結してある場合のみにご使用下さい。


配線図





コネクタのコンタクト配列

作動
制御ソレノイド2個を消磁:入り口1は閉止し、出力2と排気3は接続。
制御ソレノイドを2個同時に励磁:入口1と出口2は接続し、排気3は閉止。

標準モデルが適用できない場合は、ミタ産業株式会社にお問い合わせ下さい。

EPセンサなし・サイレンサ付のモデル
口径 モデル番号 平均Cv値 質量 寸法 mm
1・2 右側入口* 1→2 2→3 Kg A B C
3/8 J3573B3258 3.0 ◆6.0 3.8 183 204.6 160
1/2 J3573B4258
3/4 J3573B5258 ◆9.0
1" J3573A6709 218

EPセンサなし・排気フランジ付のモデル
口径 モデル番号 平均Cv値 質量 寸法 mm
1・2 3 右側入口* 1→2 2→3 Kg A B C
3/8 1" J3573B3257 3.0 ◆6.0 3.5 183 204.6 117
1/2 1" J3573B4257
3/4 1" J3573B5257 ◆9.0
1" 1" J3573A6711 218
 *左側入口のモデル番号は、ミタ産業株式会社へお問い合わせ下さい。
 ◆印はサイレンサ付の場合
